Stacionarni ultrazvočni merilnik pretoka z različnimi možnostmi procesne povezave / natančnost merjenja 1 % / premer cevi od 25 mm do 1.200 mm / beleži pretok in pretok Stacionarni ultrazvočni merilnik pretoka je naprava za neprekinjeno spremljanje pretoka tekočin v cevi. Ena od prednosti merilnega principa je, da je senzorje stacionarnih ultrazvočnih merilnikov pretoka mogoče enostavno namestiti na zunanji strani cevovoda. Za namestitev cevi ni treba rezati ali vrtati. To omogoča namestitev merilnega sistema brez praznjenja cevovodov. Zaradi brezkontaktnega merilnega principa stacionarnih ultrazvočnih merilnikov pretoka se lahko uporabljajo tudi v prostorih z visokimi higienskimi zahtevami – na primer v živilski industriji. Odvisno od pogojev na lokaciji lahko naš stacionarni merilnik pretoka meri bodisi z odbojno metodo bodisi z direktno metodo. Za merjenje odboja, ki je znano tudi kot metoda V, sta oba senzorja nameščena drug poleg drugega na isti strani cevovoda vzporedno s smerjo toka. Eden od senzorjev oddaja ultrazvočne valove, drugi senzor sprejema valove, ki se odbijajo od nasprotne strani cevi. Nasprotno pa so za neposredno merjenje, znano tudi kot metoda Z, senzorji pritrjeni na nasprotni strani cevi. Naš stacionarni ultrazvočni merilnik pretoka ponuja številne možnosti nastavitev in poizvedb v meniju naprave. Vse potrebne nastavitve lahko izvedete neposredno na mestu namestitve s tipkovnico na napravi. Membranska tipkovnica ima tudi številsko tipkovnico za hiter vnos številskih vrednosti. Po priključitvi naprave je treba podatke merilne točke, kot so premer, debelina in material cevi, najprej zapisati v meni M10 " Nastavitve cevi" , da se lahko izmerjene vrednosti pravilno pretvorijo. V meniju M14 " INSTL Razmik" lahko nato odčitate izračunano montažno razdaljo za senzorje za posneti cevovod. Ko so senzorji nameščeni, lahko uporabite drug meni, da ugotovite, ali moč in kakovost signalov zadostujeta za zanesljive meritve. V nasprotnem primeru lahko prilagodite razporeditev senzorjev ali po potrebi izberete drugo merilno točko. Kot stacionarni ultrazvočni merilnik pretoka ima PCE-TDS 75 različne izhodne možnosti za prenos merilnih podatkov na druge naprave. Druge naprave je mogoče krmiliti preko relejnega izhoda in analognega izhoda z 4 - 20 mA. Impulzni izhod (OCT) se lahko uporablja za oddajanje impulzov za določene količine, na primer v oddaljene števce za spremljanje porabe ali prepustnosti. Izmerjene vrednosti se lahko posredujejo tudi neposredno preko izhoda RS 232 ali RS 485. Naš stacionarni ultrazvočni merilnik pretoka je mogoče preko teh vmesnikov integrirati tudi neposredno v procesne kontrole. Kot stacionarni ultrazvočni merilnik pretoka lahko PCE-TDS 75 spremlja nastavljene mejne vrednosti za minimalni in največji pretok. Če minimum ni dosežen ali je maksimum presežen, se lahko sproži alarm prek releja ali impulznega izhoda. Nenehno zabeležene stopnje pretoka se shranijo v napravo. Pretoke na leto za zadnjih 6 let, mesečno za zadnjih 12 mesecev in kot dnevno skupno za zadnjih 31 dni lahko prikličete prek menija M60 " Seštevalnik datuma" . Tukaj je PCE-TDS 75 kot stacionarni ultrazvočni merilnik pretoka v kratkem opisu:

Besedilo je strojno prevedeno.

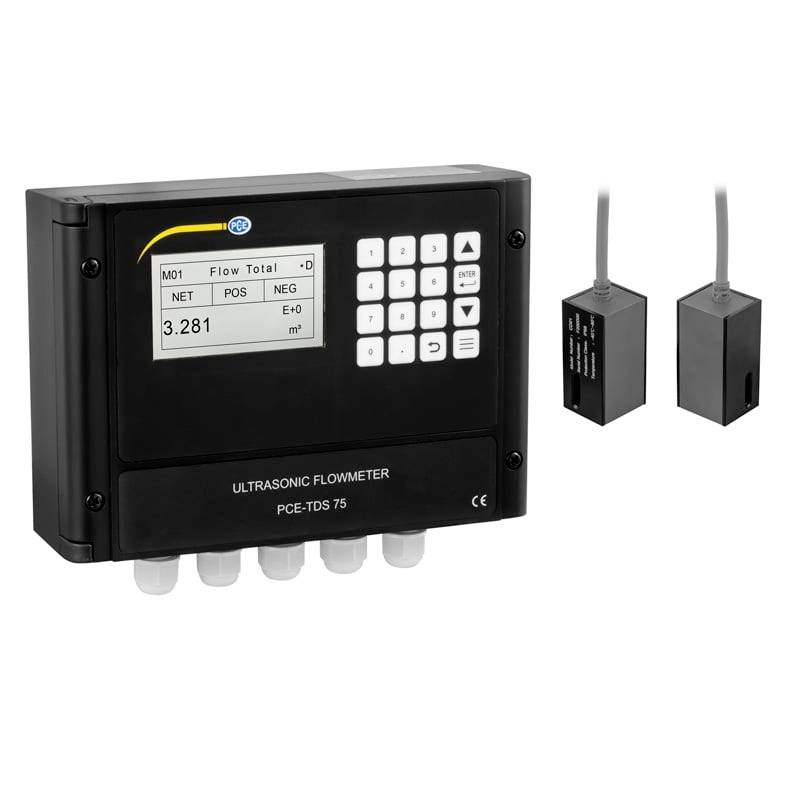

Dobava vključuje

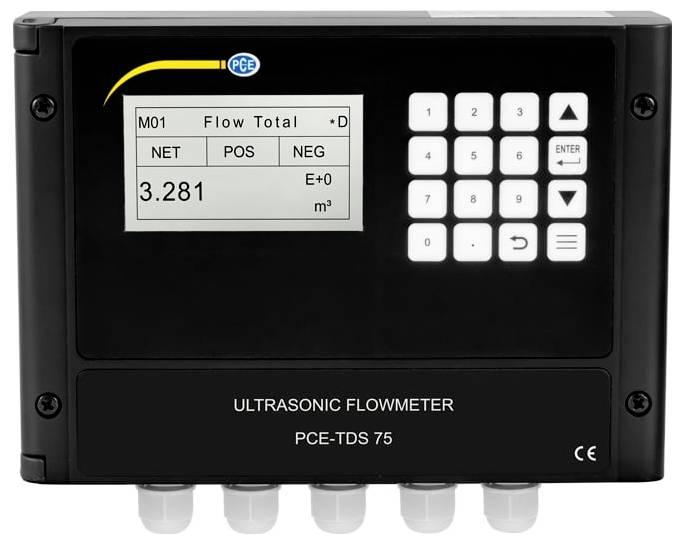

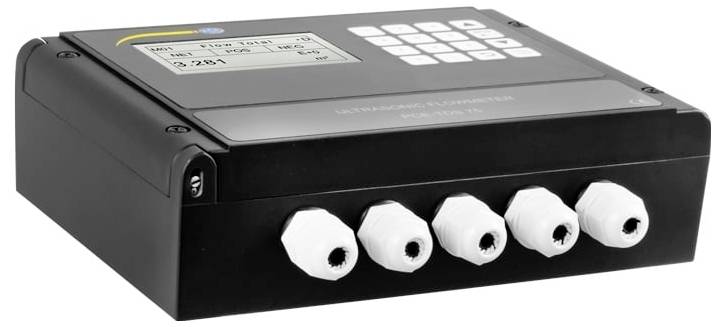

1 x ultrazvočni merilnik pretoka PCE-TDS 75

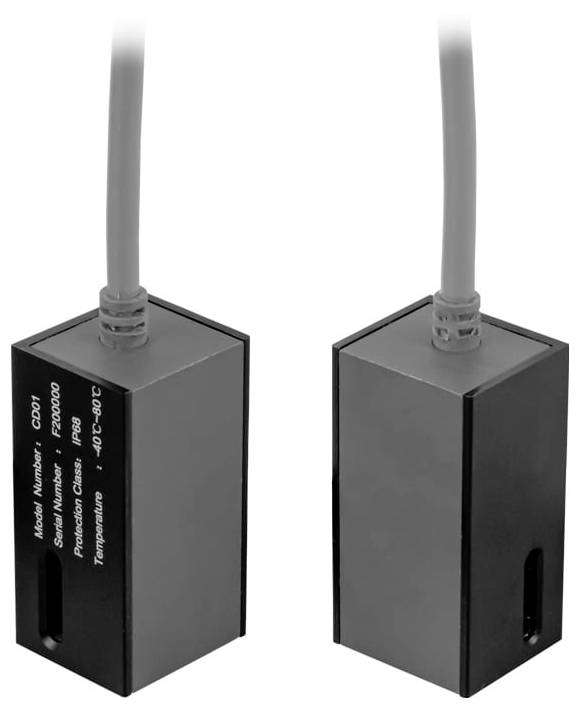

2 x senzorja pretoka

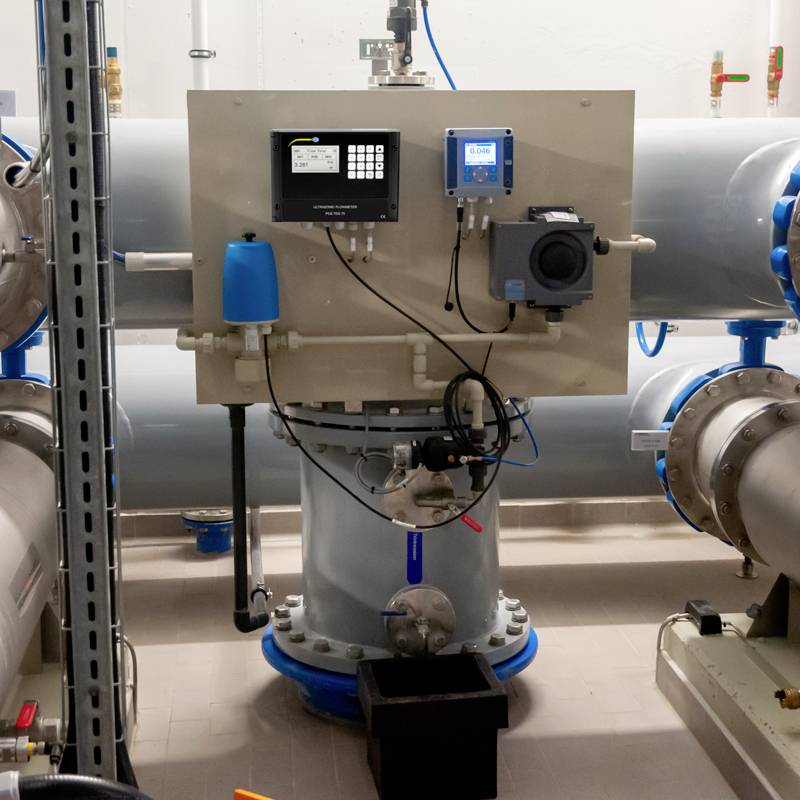

1 x komplet za stensko montažo

2 x cevne objemke

1 x navodilo za uporabo

Varnost izdelkov (GPSR)

Proizvajalčeva koda: PCE-TDS 75

EAN koda: 4250348722560

Registrirana blagovna znamka: PCE Instruments

Ime proizvajalca: PCE Deutschland GmbH

Naslov proizvajalca: Im Langel 26

Poštna številka proizvajalca: 59872

Kraj proizvajalca: Meschede

Država proizvajalca: Germany

Telefon proizvajalca: +49290397699480

Elektronski kontakt proizvajalca: https://www.pce-instruments.com/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija

Dokumenti

  Tehnični podatki 2452679 PCE Instruments merilnik pretoka PCE-TDS 75 1 kos

  Navodila za uporabo in varnost 2452679 PCE Instruments merilnik pretoka PCE-TDS 75 1 kos
