Opis

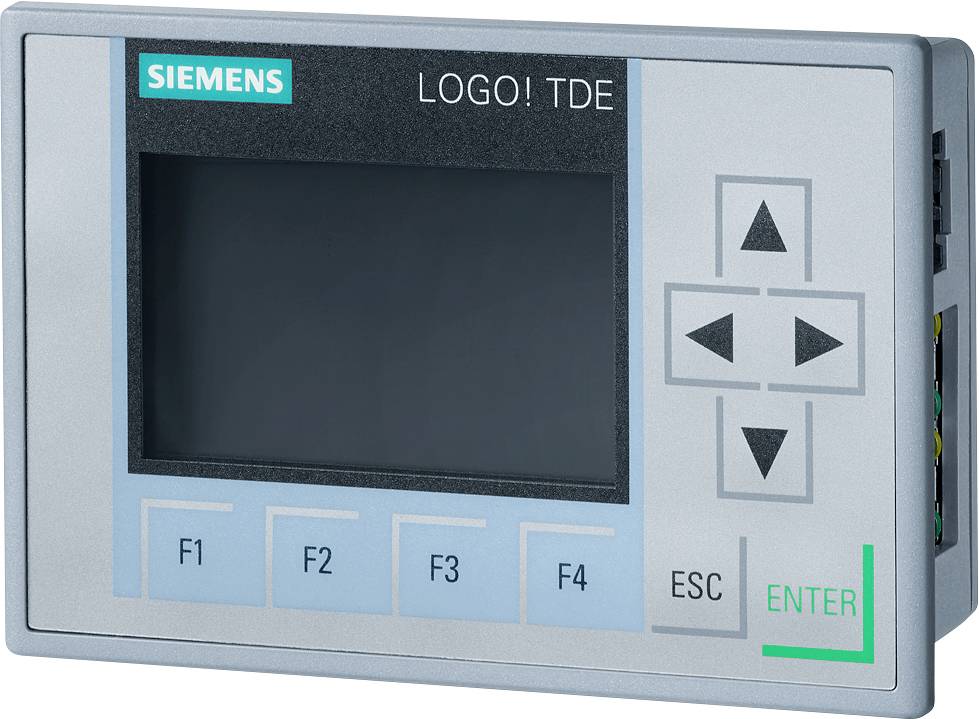

LOGO! TD besedilni zaslon, 6 vrstic, 3 barve ozadja, 2 ethernetna vrata, dodatki za namestitev za LOGO! 8 Besedilni prikaz LOGO! TDE s svojima dvema vmesnikoma Ethernet je zasnovan za povezavo z logičnim modulom LOGO! zasnovan. Velik zaslon s šestimi vrsticami in 20 znaki na vrstico omogoča smiselna sporočila v golem besedilu. Nastavljiva osvetlitev ozadja v beli, oranžni in rdeči barvi omogoča optične poudarke. Ethernet povezava omogoča razdalje več kot deset metrov med LOGO! TDE in LOGO! 8 do. Logotip! TDE je povezan z vsemi različicami osnovnega modula LOGO! 8 povezljiv.
Besedilo je strojno prevedeno.
Namigi
Se lahko uporablja iz LOGO! 8.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 6ED10554MH080BA1
EAN koda: 4034106033620
Registrirana blagovna znamka: Siemens
Ime proizvajalca: Siemens AG
Naslov proizvajalca: Siemenspromenade 2
Poštna številka proizvajalca: 91058
Kraj proizvajalca: Erlangen
Država proizvajalca: Germany
Telefon proizvajalca: +498938035491
Elektronski kontakt proizvajalca: https://www.siemens.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Izvedba |
FSTN |
|---|---|
| Vrsta izdelka |
nadgradnja prikazovalnika za PLC-krmilnik |
| Proizv. št. delov |
6ED10554MH080BA1 |
| Vrsta |
6ED1055-4MH08-0BA1 |
| Min. obratovalna napetost |
12 V/DC |
| Obratovalna napetost |
12 - 24 V/DC |
| Maks. obratovalna napetost |
24 V/DC |
| Delovna napetost |
12 V/DC |
| Višina |
86 mm |
| Dolžina |
38.7 mm |
| Širina |
128.20 mm |
| Vrsta zaščite |
IP65 |
| Mere |
(D x Š x V) 38.7 x 128.20 x 86 mm |
| Prikaz |
da |
| Maks. temperatura okolice |
55 °C |
| Min. temperatura okolice |
-20 °C |
| Barva |
večbarvna |
| Certifikacija |
Odobritev UL · Odobritev FM · Odobritev KC · Odobritev ladjedelništva |
| Teža |
0 |
| Built-in depth |
38.7 mm |
| Voltage type (supply voltage) |
AC/DC |
| Number of HW-interfaces industrial Ethernet |
2 |
| Number of HW-interfaces RS-232 |
0 |
| Number of HW-interfaces RS-422 |
0 |
| Number of HW-interfaces RS-485 |
0 |
| Number of HW-interfaces serial TTY |
0 |
| Number of HW-interfaces USB |
0 |
| Number of HW-interfaces parallel |
0 |
| Number of HW-interfaces other |
0 |
| Supporting protocol for ASI |
FALSE |
| Number of function buttons, programmable |
4 |
| Usable project memory/user memory |
0 kB |
| Process value representation (output) possible |
TRUE |
| Number of password levels |
1 |
| Number of online languages |
2 |
| Degree of protection (IP), front side |
IP65 |
| Number of display lines |
6 |
| Number of display characters per line |
20 |
| Width of the front |
128.2 mm |
| Height of the front |
86 mm |
| Number of interfaces PROFINET |
0 |
| Number of HW-interfaces wireless |
0 |
| Supporting protocol for PROFINET IO |
FALSE |
| Type of display |
LCD with background illumination |
| Number of buttons with LED |
0 |
| Number of system buttons |
6 |
| UKCA |
da |
