Opis

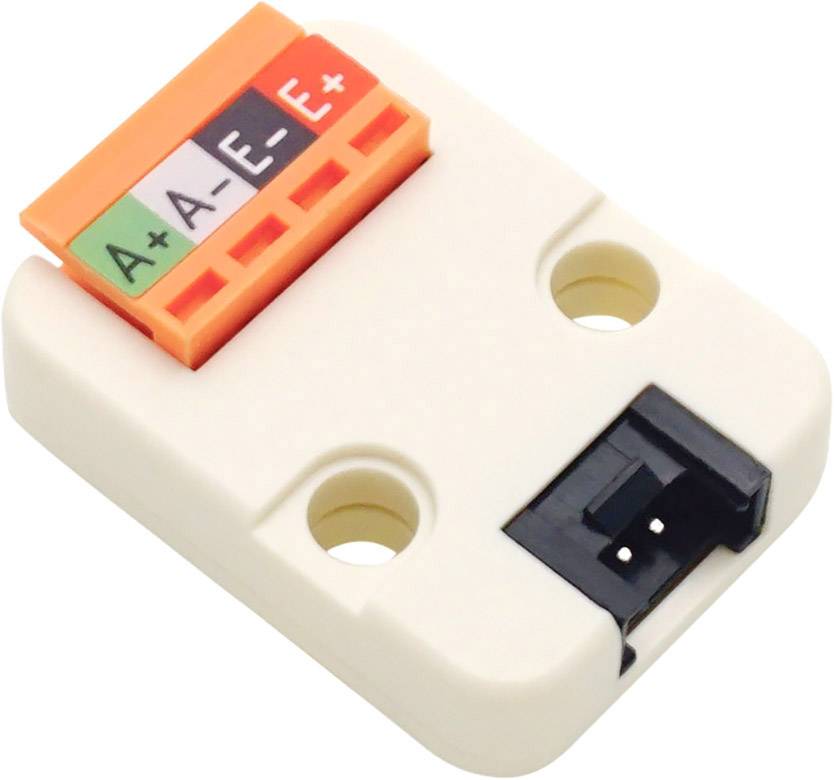

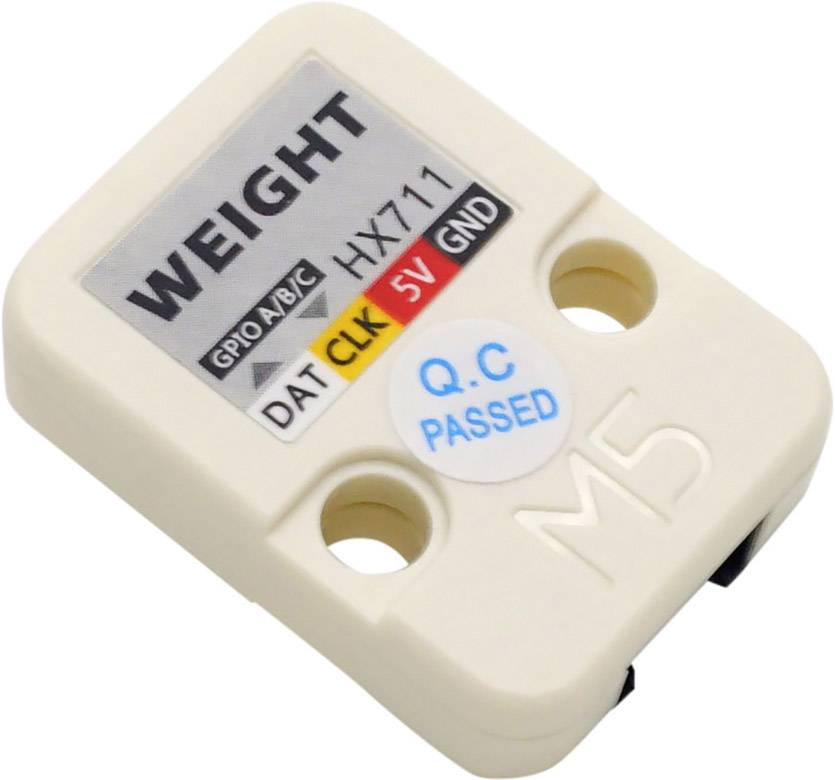

V tehtalni vmesnik iz serije M5Stack je vgrajen 24-bitni A / D čip HX711, ki je bil posebej razvit za elektronske tehtnice.
Vhodni multiplekser izbere bodisi diferencialni vhod kanala A bodisi B za nizkošumni ojačevalnik, ki ga je mogoče programirati (PGA). Kanal A je mogoče programirati z ojačanjem 128 ali 64, kar ustreza diferenčni vhodni napetosti ± 20 mV ali ± 40 mV, ko je 5 V napajalnik priključen na analogni napajalni zatič AVDD. Kanal B ima fiksni dobiček 32. Za notranje registre ni potrebno programiranje. Vsi krmilni elementi HX711 so povezani prek zatičev.

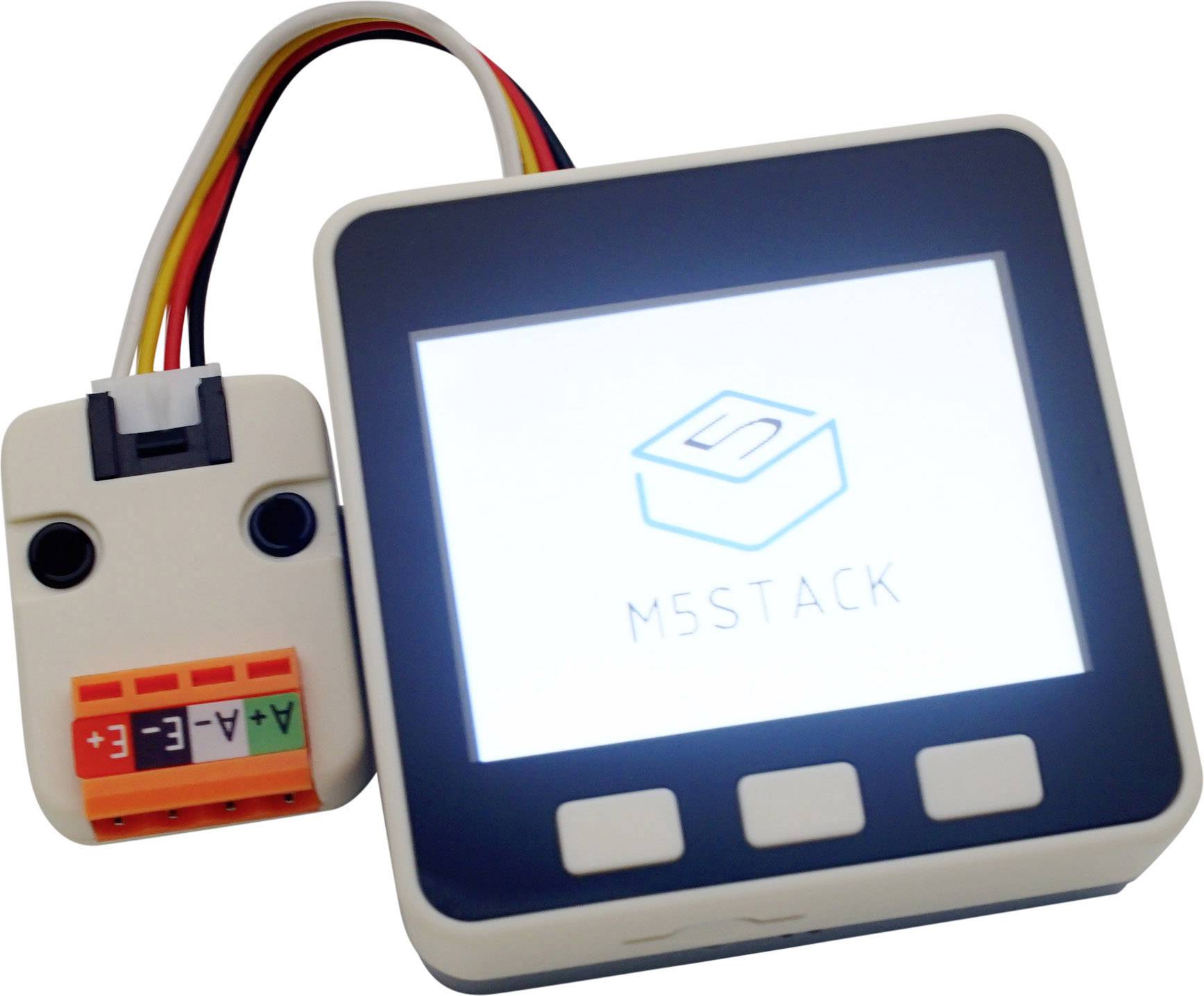

Na primer na kanal A priključite senzor tlaka in nato na zaslonu M5Core prikažite podatke o teži.
Besedilo je strojno prevedeno.

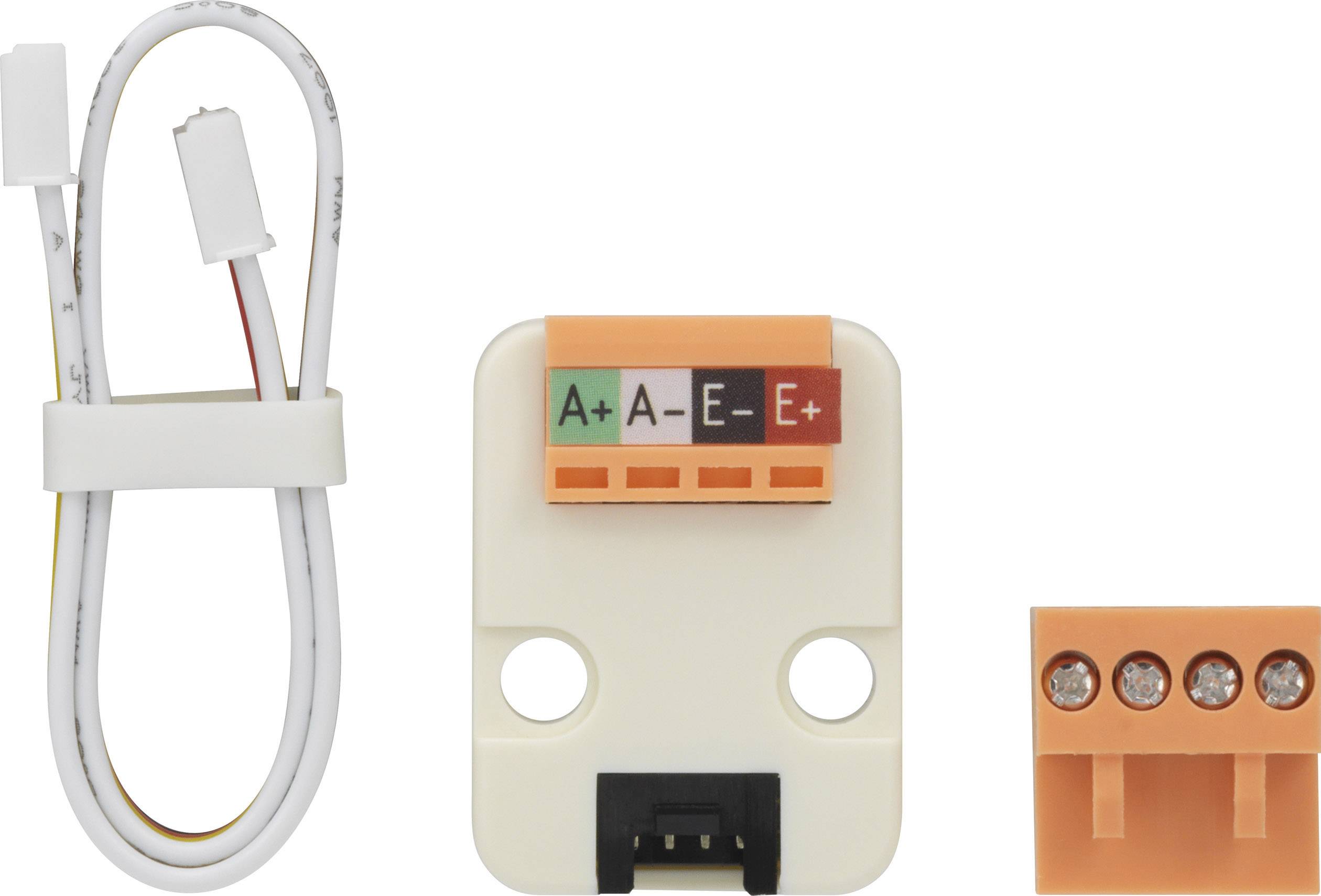

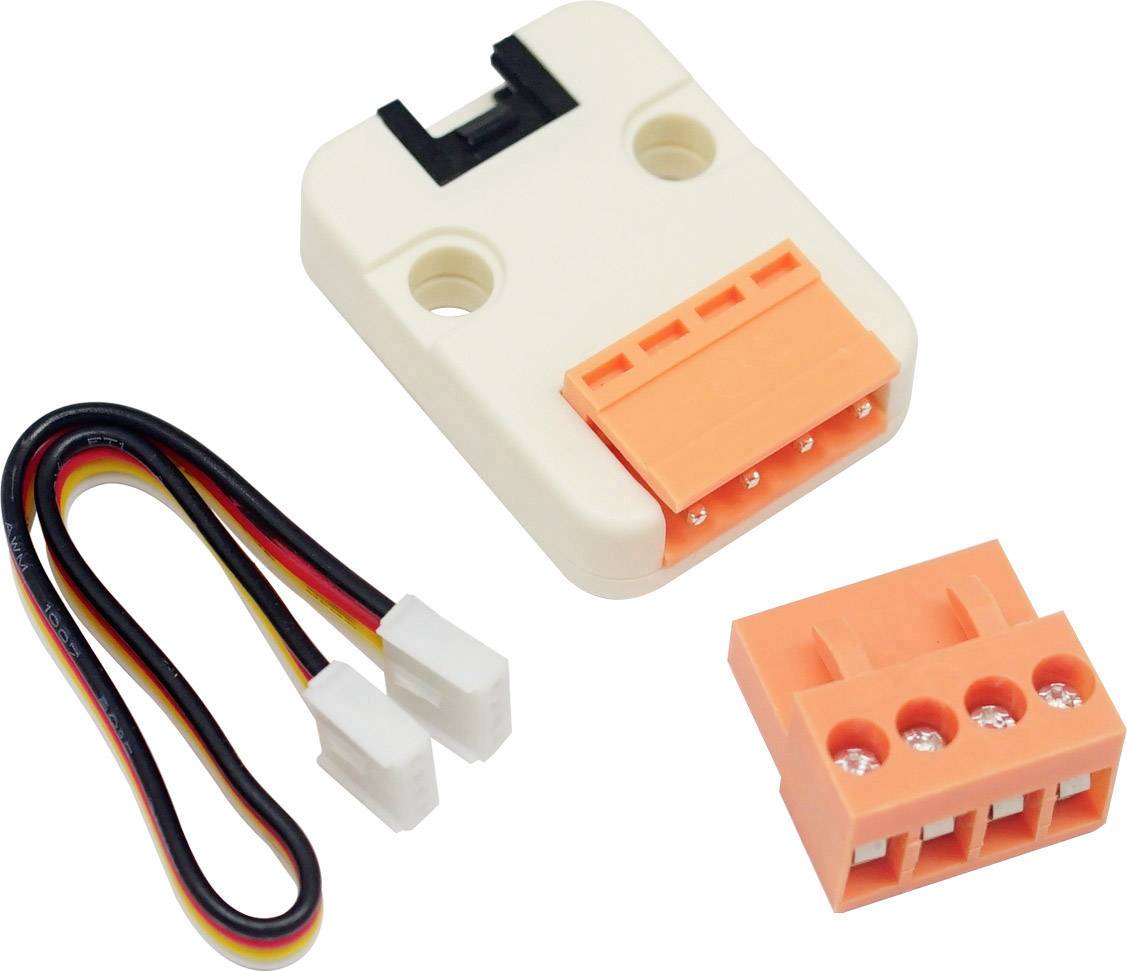

Dobava vključuje
1x tehtalni vmesnik
1x Grove kabel
Varnost izdelkov (GPSR)
Proizvajalčeva koda: U030
EAN koda: 4064161157108
Registrirana blagovna znamka: M5Stack
Ime proizvajalca: Eckstein GmbH
Naslov proizvajalca: Am Ostbahnhof 3
Poštna številka proizvajalca: 38678
Kraj proizvajalca: Clausthal-Zellerfeld
Država proizvajalca: Germany
Telefon proizvajalca: +498675586575379
Elektronski kontakt proizvajalca: https://m5stack.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki 2306318 M5Stack U030 senzorski modul 1 kos Primerno za (razvojni kompleti): Arduino
Tehnični podatki
| Vrsta embalaže |
Piece |
|---|---|
| Vrsta izdelka |
senzorski modul |
| Primerno za |
Arduino |
| Vmesnik |
Grove |
| Min. obratovalna napetost |
2.6 V |
| Maks. obratovalna napetost |
5.5 V |
| Primerno za |
Arduino |
| Vrsta orodja |
i/o modul |
| Višina |
8 mm |
| Dolžina |
32 mm |
| Širina |
24 mm |
| Teža |
4.9 g |
| Primerno za |
Arduino |
| Embalaža brez plastike |
embalaža brez plastike |
