Opis

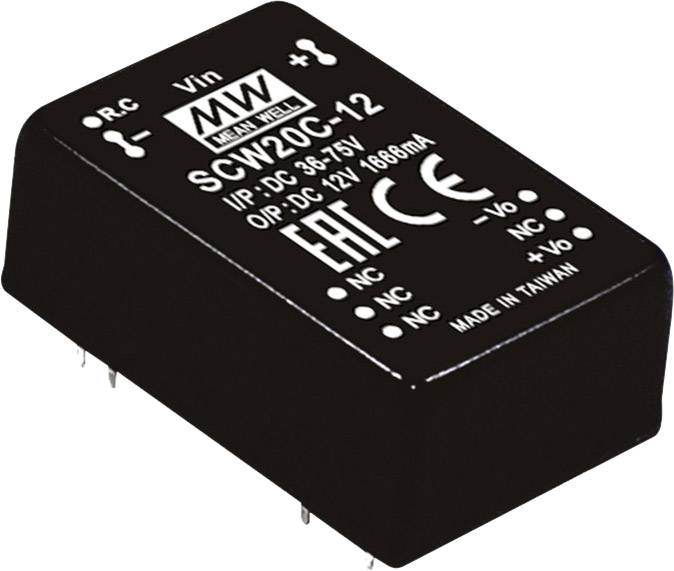

MEAN WELL predstavlja nov DC / DC pretvornik serije SCW20 z enim izhodom kot dodatek k prejšnji seriji SCW03 / SCWN03 (3W), SCW05 (5W), SCW08 (8W) in SCW12 (12W). Ta serija podaljša izhodno moč družine SCW do 20 vatov. Celotna družina SCW je zasnovana po standardu DIP24 za ohišje z enakimi dodelitvami zatičev. V primerih, ko končni sistem zahteva večjo zmogljivost, lahko SCW20 neposredno nadomesti modele SCW z manj zmogljivimi močmi, ne da bi bilo treba preoblikovati postavitev PCB.
Serija MEAN WELL SCW20 ponuja najvišjo gostoto moči vseh pretvornikov DIP24 DC / DC, ki so trenutno na voljo na trgu. Poleg tega je MEAN WELL edini proizvajalec z 20W možnostjo v ohišju DIP24. S funkcijami, kot so širok vhodni razpon 2: 1, zelo veliko delovno temperaturno območje (-40 ° C do + 80 ° C) in izolacija vhodno / izhodnih napetosti 1500 V DC, je SCW20 idealno za aplikacije s porazdeljeno arhitekturo moči, IoT, elektromotorje, brezžično Omrežja, industrijski nadzor in komunikacijski sistemi.
Besedilo je strojno prevedeno.
Značilnosti
v ohišju DIP24 / DIL24
za neposredno pritrditev na PCB
Območje vhodne napetosti 2: 1
minimalna obremenitev ni potrebna
Vhodno / izhodna izolacija 1500V DC
Zaščita: kratek stik (neprekinjen) in preobremenitev
Učinkovitost do 89%
Daljinski upravljalnik za vklop / izklop
Varnost izdelkov (GPSR)
Proizvajalčeva koda: SCW20C-12
EAN koda: 4711287475295
Registrirana blagovna znamka: MEAN WELL
Ime proizvajalca: MEAN WELL EUROPE N.V.
Naslov proizvajalca: Langs de Werf 8
Poštna številka proizvajalca: 1185XT
Kraj proizvajalca: Amstelveen
Država proizvajalca: Netherlands
Telefon proizvajalca: +31207586000
Elektronski kontakt proizvajalca: https://www.meanwell.eu/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
DC/DC pretvornik-modul |
|---|---|
| Vrsta |
SCW20C-12 |
| Vhodna napetost (min.) |
36 V/DC |
| Vhodni tok (maks.) |
75 V/DC |
| Število izhodov |
1 x |
| Izhodni tok maks. |
1.666 A |
| Izhodni tok (maks.) - zaokrožen |
1.67 A |
| Učinkovitost (maks.) |
87 % |
| Moč |
20 W |
| Izolacijska napetost |
1500 V/DC |
| Priključek |
pinski |
| Značilnosti napajalnika |
DC/DC pretvornik |
| Delovna temperatura min. |
-40 °C |
| Delovna temperatura (maks.) |
+80 °C |
| Mere |
(D x Š x V) 31.8 x 20.3 x 12.2 mm |
| Višina |
12.2 mm |
| Dolžina |
31.8 mm |
| Širina |
20.3 mm |
| Izhodna napetost (maks.) |
12 V/DC |
| Teža |
18.5 g |
| Vsebina |
1 kos |
