Opis

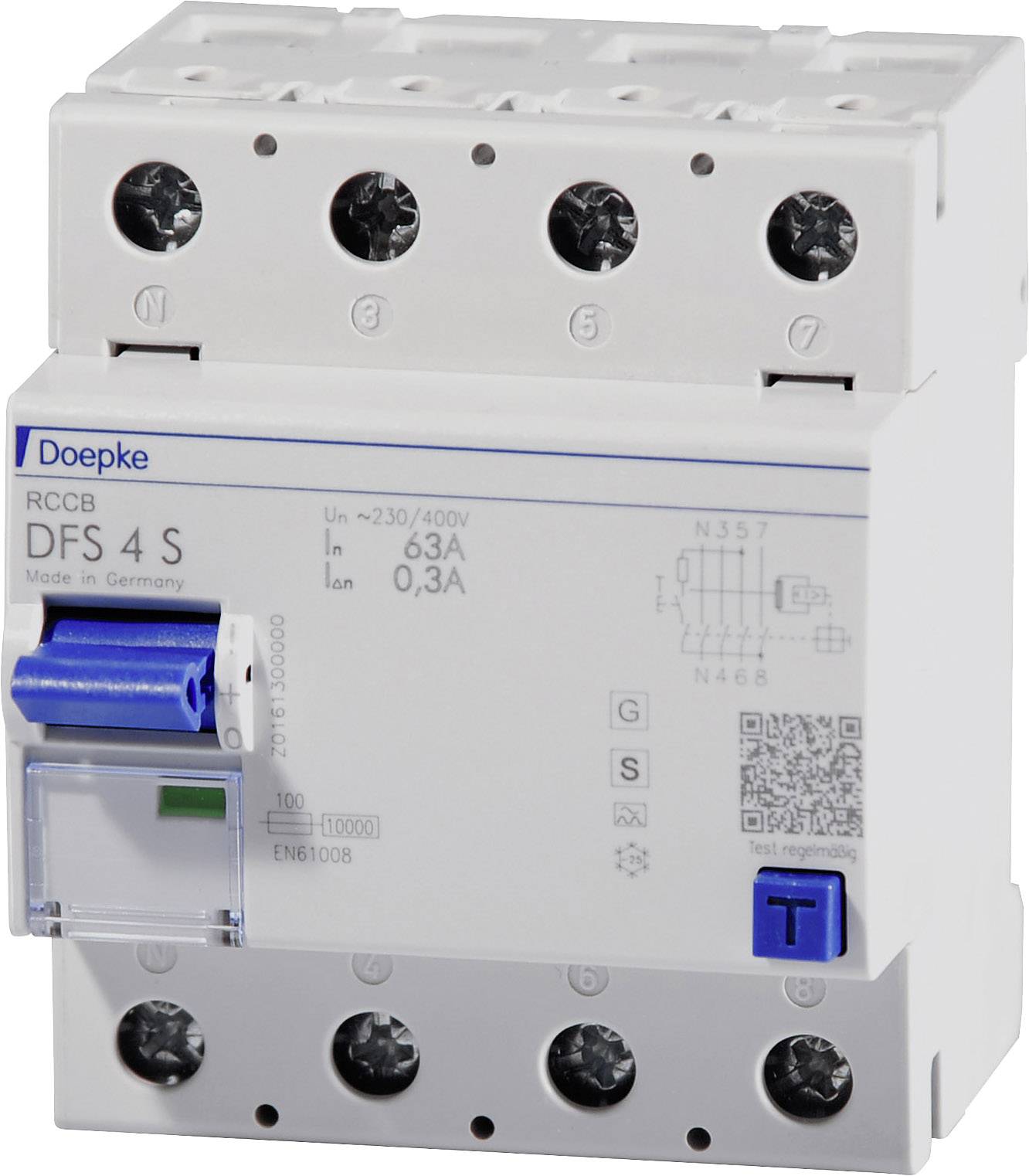

Naprava preostalega toka (RCCB) izklopi napajanje, ko pride do nevarno visokih tokov. Varujejo ljudi, živali in rastline. DFS 4 so dvo- ali štiripolna odklopnika diferenčnega toka za enofazna ali trifazna omrežja. V standardni izvedbi so kompaktne enote štiri enote, ki so ozke. Na voljo so s številnimi vrstami preostalih tokov in različicami do 125A. Veliki dvojni terminali lahko sprejmejo tudi velike preseke vodnikov. Položaj večfunkcijskega gumba za sprostitev olajša odpravljanje težav. Programska oprema za brezplačno označevanje pomaga pri označevanju. Stikala tipa A so impulzni in občutljivi na izmenični tok. Ta funkcija je neodvisna od omrežne napetosti. Selektivna stikala za diferenčni tok se uporabljajo v sistemih s porazdeljenimi razporeditvami. V primeru napake se sproži samo stikalo, v katerem delu sistema je prisoten tok napake. Selektivni RCCB-ji nudijo zaščito pred požari in napakami (z indirektnim stikom), ne pa dodatno zaščito (neposredni stik, osebna zaščita). Standardna oprema je zasnovana za nadzor vezij z nazivno napetostjo 230V / 400V in nazivno frekvenco 50Hz. Lastnosti: - odlog odziva za selektivno izvajanje; - visoka odpornost na udarni tok in omrežne napetosti, ki sledijo tokovnim impulzom - omrežno in dodatno napetostno neodvisno sprožanje; - občutljivi na izmenične in pulzirajoče DC preostale tokove (tip A) - majhna velikost za vse nazivne tokove; - visoka upornost kratkega stika; - dvostranske dvostopenjske terminale za velik prečni prerez in železniško povezavo; - prikaz položaja stikala; - okno za označevanje nalepk; - trimestno večfunkcijsko stikalo: "vklopljeno", "izklopljeno", "sproženo"; - na voljo tudi v izvedbi "HD" - položaj nevtralnega vodnika levo, prav tako je na voljo kot N desno stran brez doplačila. Način pritrditve: - Hitra montaža na tračni nosilec - Položaj montaže izbirno - smer polnjenja izbirno Področja uporabe: - Glavne porazdelitve v široko razširjenih napajalnikih s sistemi TN-S, TT in TN-CS, npr. B. za kampe, marine, parkove, sejmišča. Selektivna stikala za diferenčni tok ščitijo kable od glavne porazdelitve do poddistribucij. - izključena je uporaba v omrežjih TN-C in za zaščito sistemov, v katerih lahko elektronska oprema povzroči gladke tokovne tokove ali napake toka z frekvencami, ki niso enake 50 Hz. Tukaj je celovito varstvo ni dano. Pri takšnih aplikacijah priporočamo naše AC / DC občutljive zaščitne stikala na diferenčni tok (tip B ali B +). Opombe: - Da bi zagotovili selektivnost RCCB, mora biti nazivni tok okvare selektivnega RCCB vsaj en nivo višji od tistega, ki je v spodnjem toku neupravičenega stikala.
Besedilo je strojno prevedeno.
Navodila za uporabo
Tehnični podatki
Nazivni tok |
40 A |
---|---|
Nazivni tok - zaokrožen |
40 A |
Vsebina |
1 kos |
Mere |
(Š x V x G) 72 x 85 x 75 mm |
Globina |
75 mm |
Višina |
85 mm |
Širina |
72 mm |
Delovni razred |
gG |
Nazivni-diferenčni tok |
0.3 A |
Nazivna napetost |
230 V |
Število pinov |
4 |
Značilnost sprožitve |
A |
Vrsta izdelka |
zaščitno stikalo za diferenčni tok |
