Opis
Vložek za pušo HDC vložek, vtičnica, 500 V, 16 A, število položajev: 16, vijačni priključek, velikost: 6. V vijačnem spoju je nivo vijaka vodnika zasnovan kot vijačni element. Vsi vijačni priključni elementi (izjema: velikost 1) so opremljeni z žično zaščitno vzmetjo. Število polov: 32, nazivni tok: 16 A, nazivna napetost: 500 V, nazivna napetost v skladu z UL / CSA: 600 V AC / DC, vijačni priključek.
Besedilo je strojno prevedeno.
Dobava vključuje

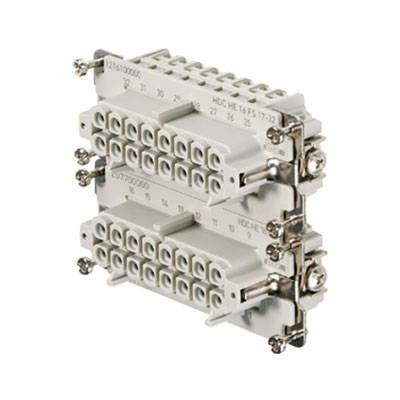

Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1216100000
EAN koda: 4008190055295
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Tehnični podatki 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Tehnični podatki 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Tehnični podatki 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Tehnični podatki 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Tehnični podatki 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Tehnični podatki 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Tehnični podatki 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Tehnični podatki 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Tehnični podatki 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost 201656 Vtična enota HDC HE 16 FS 17-32 Weidmüller vsebuje: 1 kos
Tehnični podatki
| Vrsta izdelka |
vstavek za vtičnico |
|---|---|
| Serija |
RockStar® HDC HE |
| Značilnosti |
z bakreno zlitino |
| Priključek |
vijačni |
| Skupno število polov |
16 + PE |
| Prečni presek prevodnika (maks.) |
2.5 mm² |
| Število pinov |
16 |
| Prečni prerez prevodnika (min.) |
0.5 mm² |
| Vsebina |
1 kos |
| Število pola |
da |
| Width |
34 |
| Height |
35.2 mm |
| Depth |
84.5 mm |
| Rated voltage |
500 V |
| Number of poles |
16 |
| Contact type |
Bus |
| Operating temperature |
-40-125 °C |
| Inflammability class of insulation material according to UL94 |
V0 |
| Rated surge voltage |
6 kV |
| Type of electric connection |
Screw connection |
| Material of contact surface |
Silver |
| Pollution degree |
3 |
| Connectable conductor cross section solid-core |
0.5-2.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
2.5-2.5 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.5-2.5 mm² |
| Connectable conductor cross section multi-wired |
0.5-2.5 mm² |
| With protective conductor |
TRUE |
| Material contact |
Other copper alloys |
| Rated current In |
16 A |
| Material of contact insert |
Thermoplastic |
| UKCA |
da |
