Opis

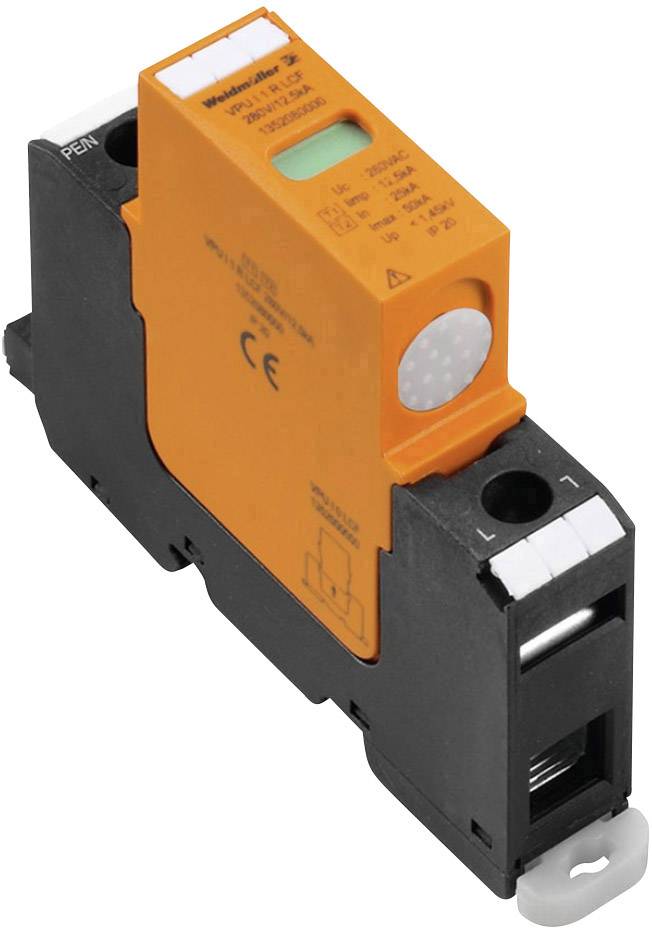

Enopolni odvodnik toka strele v skladu z zahtevami razreda I v skladu z IEC 61643-11, EN61643-11: 2013, odvodnik iz materiala V0 služi za izenačitev potencialov strele pri prehodu vmesnikov 0 do 1 (v skladu z IEC 1312-1) in se uporablja v aplikacijah po IEC 61643- 12 uporabljenih. Uporaba vžigalne iskre v kombinaciji z varistorjem visoke zmogljivosti je v skladu z zahtevami za preverljivost prenapetostnih zaščitnih naprav razreda I v direktivi VDEW. Odvodnik je nameščen v bližini dovoda sistema, ki ga je treba zaščititi v komercialno dostopnem ohišju za vgradnjo / distribucijo. VPU I 1 R LCF 280V / 12,5kA Uporablja se v enofaznih omrežjih TN-C in TN-CS. S toplotnim separatorjem varistorja. Če ni več zaščite, se barva na prikazovalniku spremeni iz zelene v rdečo. Poleg tega je stanje delovanja označeno z brezpotencialnim signalnim kontaktom (preklopni kontakt).
Besedilo je strojno prevedeno.
Navodila za uporabo
Tehnični podatki
Odvodni tok |
20 kA |
---|---|
Nazivna napetost |
230 V/AC |
Čas vklopa |
≤ 100 ns |
Obratovalna temperatura |
-40 ° C do +70 °C |
Vrsta zaščite |
IP20 |
Proizv. št. delov |
1352080000 |
Vrsta |
Tip I, tip II |
Barva |
črna |
Norme |
IEC61643-11, EN61643-11 |
Mere |
(Š x V x G) 17.8 x 106 x 69 mm |
Širina |
17.8 mm |
Višina |
106 mm |
Globina |
69 mm |
Vsebina |
1 kos |
Vrsta izdelka |
prenapetostni odvodnik |
