Opis

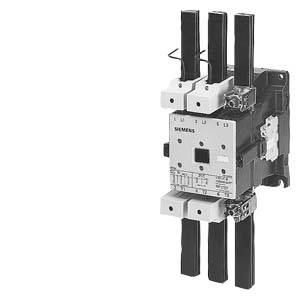

Stikalo za moč, AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / delovanje DC UC 23-26 V Dodatni kontakti 2 NO + 2 NC 3-pinski, velikost S6E Železniški priključki Pogon: konvencionalen z 2 3RT19 okvirnimi sponkami 55 Kontaktor za SIRIUS 3RT1 za preklopne motorje od -4 do 70 mm. Kontaktorji 3RT1 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Kontaktorji zagotavljajo pravilno povezavo s krmilnikom za vsako aplikacijo (neposredno ali prek PLC-vhoda). Vnaprej sestavljena pomožna stikala zmanjšujejo kompleksnost vašega karoserije. Kontaktorji 3RT1 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči. Lahko jih upravljate z AC ali DC, nekatere različice imajo široko napetostno območje in PLC krmilni vhod. V glavnem vezju se naprave lahko povežejo s tirnicami ali škatlami. Za pomožno in krmilno vezje so na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Za te kontaktorje obstaja vrsta pripomočkov, kot so kompleti ožičenja, ki znatno zmanjšajo ožičenje, pomožna stikala ali pokrove terminala. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3RT10567AB36
EAN koda: 4011209944893
Registrirana blagovna znamka: Siemens
Ime proizvajalca: Siemens AG
Naslov proizvajalca: Siemenspromenade 2
Poštna številka proizvajalca: 91058
Kraj proizvajalca: Erlangen
Država proizvajalca: Germany
Telefon proizvajalca: +498938035491
Elektronski kontakt proizvajalca: https://www.siemens.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta embalaže |
Piece |
|---|---|
| Vrsta izdelka |
zaščita moči |
| Vrsta |
3RT1056-7AB36 |
| Velikost |
S6 |
| Število polov |
3-polni |
| Kontakt |
3 zapiralo |
| Vrsta pomožnega kontakta |
2 zapiralo |
| Nazivna napetost |
1000 V/AC |
| Krmilna napetost (min). |
23 V/DC |
| Krmilna napetost (maks.) |
26 V/DC |
| Območje krmilne napetosti |
23 - 26 V/DC |
| Preklopna napetost (maks.) |
1000 V/AC |
| Stalni tok (maks.) |
185 A |
| Moč |
90 kW |
| Primerno za znamko |
Siemens |
| Primerno za serijo |
Siemens serija Sirius |
| Značilnosti |
s pomožnim kontaktom |
| Namestitev |
vijačna pritrditev |
| Priključek |
vijačna sponka |
| Mehanska življenjska doba |
10000000 |
| Vrsta zaščite |
IP00 |
| Min. temperatura |
-25 °C |
| Maks. temperatura |
+60 °C |
| Širina |
120 mm |
| Višina |
172 mm |
| Globina |
170 mm |
| Mere |
(Š x V x G) 120 x 172 x 170 mm |
| Vsebina |
1 kos |
| Skladnost z RoHS |
Ja |
| Rated operation power at AC-3, 400 V |
90 kW |
| Number of normally open contacts as main contact |
3 |
| Number of auxiliary contacts as normally open contact |
2 |
| Number of auxiliary contacts as normally closed contact |
2 |
| Rated operation current Ie at AC-3, 400 V |
185 A |
| Rated operation current Ie at AC-1, 400 V |
215 A |
| Rated control supply voltage AC 50 Hz |
23.0-26.0 V |
| Rated control supply voltage AC 60 Hz |
23.0-26.0 V |
| Rated control supply voltage DC |
23-26 V |
| Type of electrical connection of main circuit |
Frame clamp |
| Voltage type for actuating |
AC/DC |
| Rated operation current Ie at AC-4, 400 V |
160 A |
| Rated operation power at AC-4, 400 V |
90 kW |
| Rated operation power NEMA |
110.3248125 |
| UKCA |
ni pomembno |
