Opis
CAN @ net NT je na voljo kot CAN @ net NT 200 z dvema klasičnima kanaloma CAN, naprave imajo tri načine delovanja in se lahko uporabljajo kot vmesnik za osebni računalnik ter kot most in prehod.
Načelo delovanja CAN / CAN FD Ethernet prehoda V načinu prehoda lahko CAN @ net NT dostopate iz različnih operacijskih sistemov (npr. Windows, Linux, VxWorks ali QNX) in iz vdelanih sistemov. To se naredi s standardno vtičnico TCP / IP in preprostim protokolom ASCII. Kot prehod CAN Ethernet CAN @ net NT tako omogoča preprost in prilagodljiv dostop do sistemov CAN prek LAN-a ali interneta.

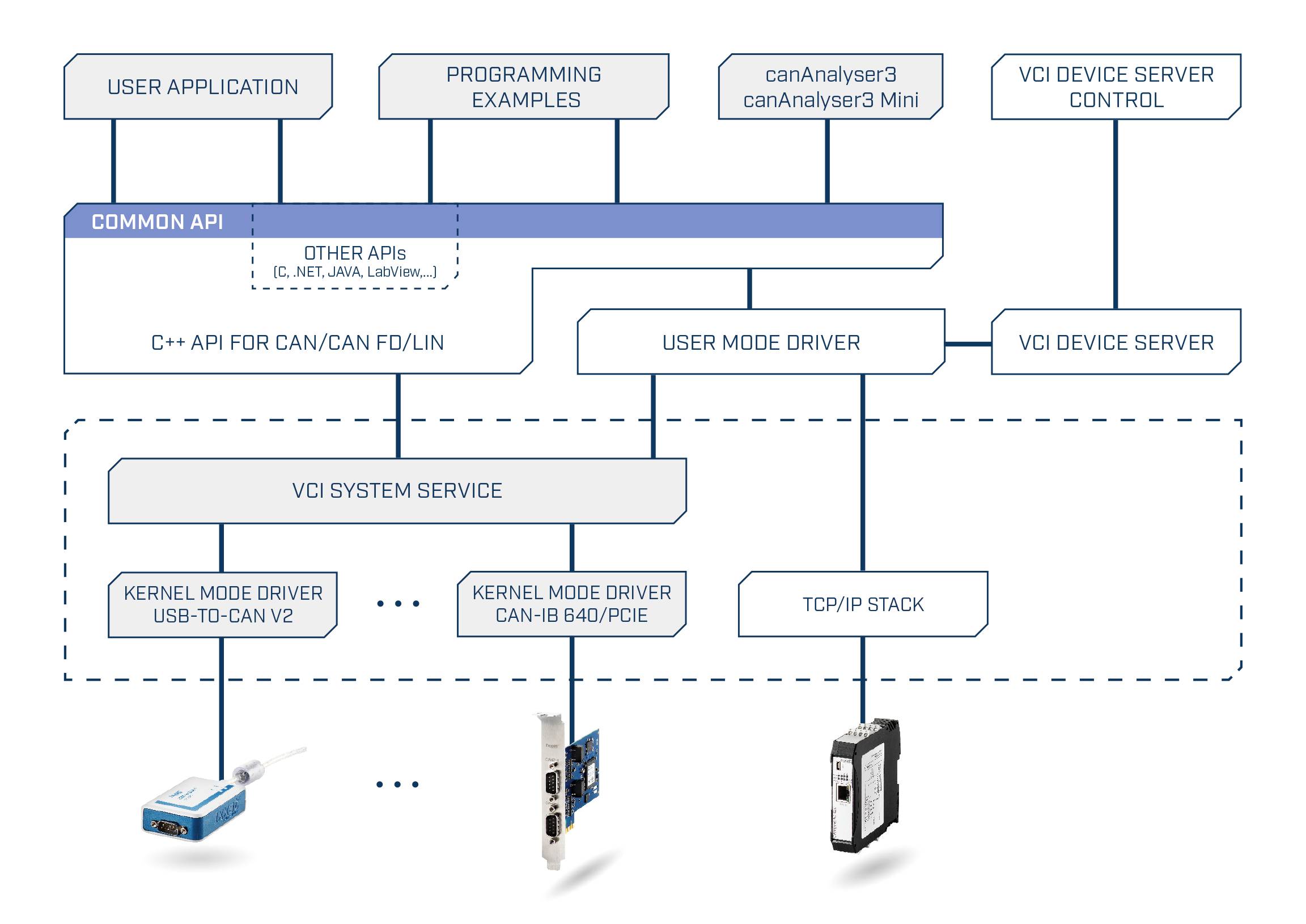

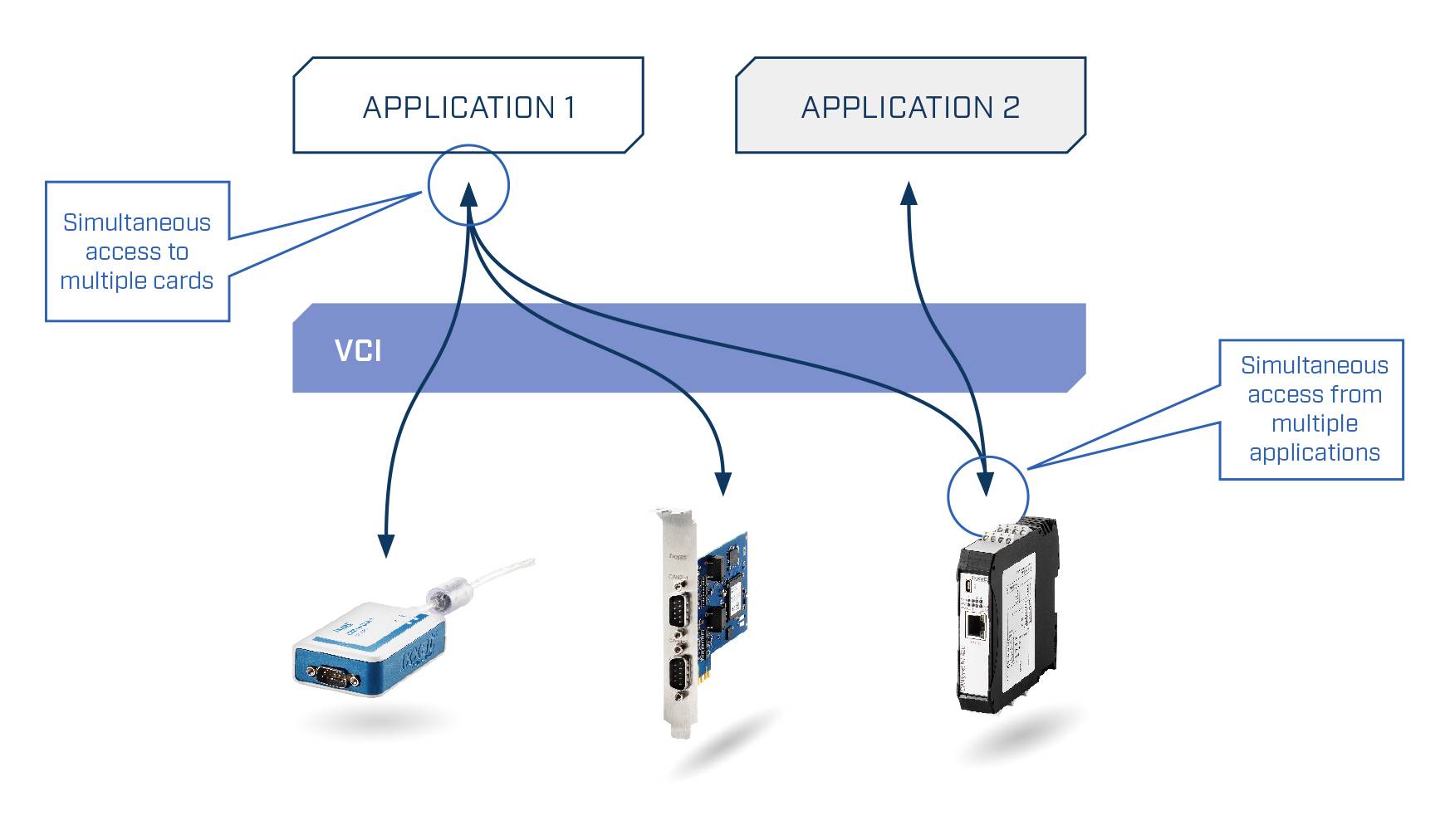

PC vmesnik Z vključenim gonilnikom VCI za Windows je CAN @ net NT mogoče upravljati kot vse vmesniške kartice IXXAT CAN PC. To pomeni, da lahko vsa orodja IXXAT, ki temeljijo na VCI, na primer canAnalyser, uporabljate s CAN @ net NT, pa tudi posebne aplikacije, ki jih ustvarite na podlagi gonilnika VCI. Gonilnik VCI CAN ponuja možnost komunikacije z do 128 CAN @ net NT hkrati.
CAN-Ethernet-CAN-Bridge Z dvema omrežjema CAN @ net NT 200 je mogoče implementirati CAN-Ethernet-CAN-Bridge, ki poveže do 2 neodvisna CAN-kanala na napravo. Most omogoča izmenjavo sporočil CAN med sistemi CAN prek TCP / IP na velike razdalje - z uporabo obstoječe Ethernet infrastrukture. Segmentacija sistemov CAN prav tako poveča zanesljivost in varnost celotnega sistema.
S pomočjo tabel za preslikavo je izmenjavo sporočil med vsemi kanali mogoče prilagoditi zelo prilagodljivo. Pravila filtra in izvedbe se lahko uporabljajo za sporočila CAN. To lahko zmanjša obremenitev vodila v posameznih omrežjih, saj se prenašajo samo sporočila, ki zanimajo drugo omrežje. Konfiguracija in posodobitev vdelane programske opreme.
Konfiguracija novega CAN @ net NT in prenos vdelane programske opreme se izvedeta z intuitivnim orodjem za konfiguracijo sistema Windows - prek USB-ja ali Etherneta. Z orodjem lahko zelo enostavno konfigurirate pravila filtriranja, preslikave, multiplekserja ali prevajanja brez kakršnega koli znanja o programiranju.
Značilnosti: - Enostavno povezovanje sistemov in naprav CAN - Premoščanje velikih razdalj in enostaven dostop do sistema prek Etherneta - Prihranek stroškov s preprostejšim ožičenjem - Dva neodvisna kanala CAN - Zmogljivi filtri, prevajanje ID-jev, preslikava podatkov in multipleksiranje Funkcionalnost - Konfiguracijsko orodje Windows za preprosto napravo konfiguracija prek USB-ja ali Etherneta - Zanesljiva uporaba v težkih okoljih.
Besedilo je strojno prevedeno.
Dobava vključuje
CAN @ neto NT 200
Navodila.
CD z orodjem za konfiguracijo prehoda CAN
CAN gonilnik VCI za Windows
Mini USB-kabel
Navodila za uporabo
Tehnični podatki
Vmesniki |
Ethernet |
---|---|
Vrsta |
CAN@Net NT 200 |
Delovna napetost |
24 V/DC |
Maks. obratovalna temperatura |
+ 85 °C |
Obratovalna temperatura (min.) |
- 40 °C |
Obratovalna temperatura |
- 40 do + 85 °C |
Proizv. št. delov |
1.01.0332.20000 |
Poraba toka |
110 mA |
Embalaža brez plastike |
embalaža brez plastike |
Vrsta izdelka |
can pretvornik |
