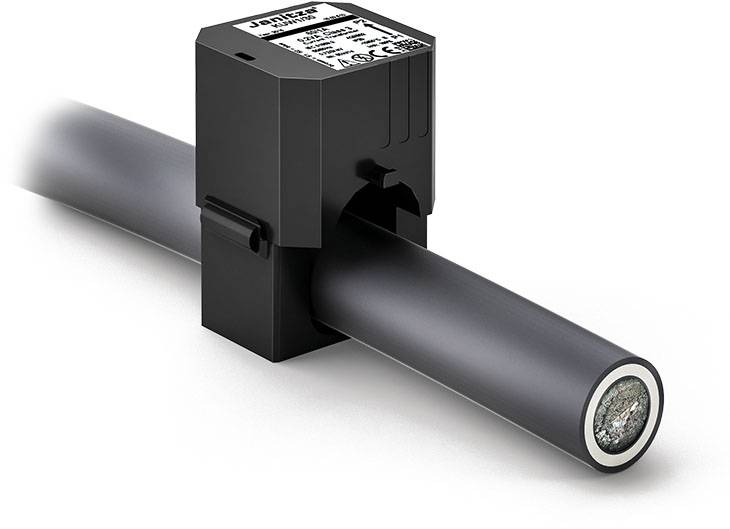

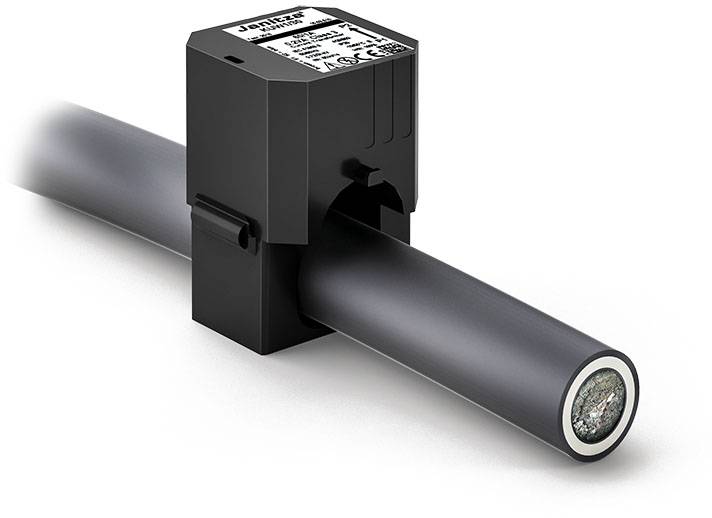

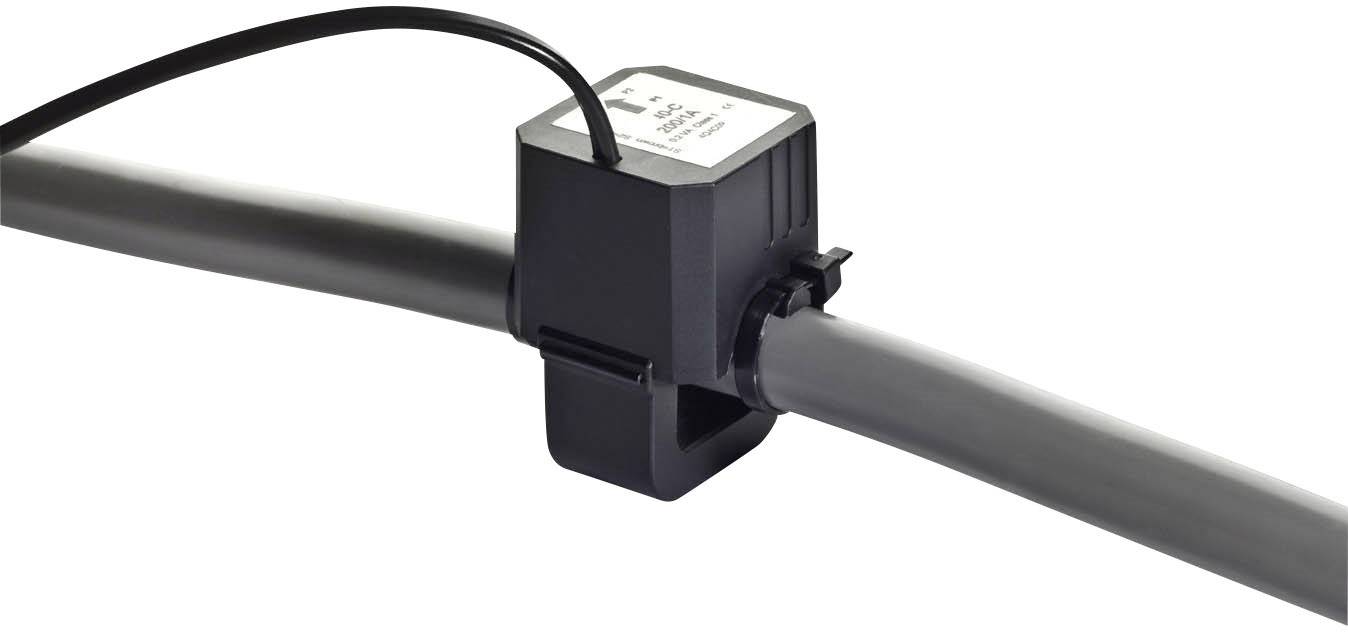

Zahvaljujoč kompaktni zasnovi so transformatorji za pretvorbo toka kablov še posebej primerni za uporabo na težko dostopnih mestih in kjer je prostor omejen. Deljene polovice jedra olajšajo tudi namestitev na kabel ali na tirnico. Kadar koli je prekinitev trenutne poti problematična ali je treba merilno napravo enostavno naknadno vgraditi, so transformatorji tokovnih pretvornikov pravi izbor. Varna zasnova vgrajenega primarnega kabla v tokovni transformator zagotavlja zasnovo in potrjuje jasno slišen "klikajoč zvok". Pretvornik pritrdita tudi dve kabelski vezi, odporni proti UV-svetlobi.
Okoljski pogoji
Mesto namestitve v zaprtih prostorih
Okoljske temperature –10 ° C ... + 55 ° C
Temperature skladiščenja –20 ° C ... + 70 ° C
Relativna vlažnost 5% ... 85%, brez kondenzacije
Stopnja onesnaženosti 2
Vrsta zaščite: IP20
Pogoji uporabe
Standard IEC 61869-2: 2012
Nazivni toplotni kratkoročni tok (Ith) 60 x Ipr / 1s
Nazivni toplotni neprekinjeni tok (Icth) 100%
Nazivna stopnja izolacije 0,72 / 3 / - kV
Nazivna frekvenca 50/60 Hz
Izolacijski razred E (120 ° C)
Material ohišja PA 6.6, UL94: V2

Besedilo je strojno prevedeno.

Dobava vključuje

Gossen Metrawatt SC50-E Tokovni pretvornik, primarni tok:750 A sekundarni tok:1 A

Varnost izdelkov (GPSR)

Proizvajalčeva koda: U142F

EAN koda: 4012932125665

Registrirana blagovna znamka: Gossen Metrawatt

Ime proizvajalca: Gossen Metrawatt GmbH

Naslov proizvajalca: Südwestpark 15

Poštna številka proizvajalca: 90449

Kraj proizvajalca: Nürnberg

Država proizvajalca: Germany

Telefon proizvajalca: +499118602999

Elektronski kontakt proizvajalca: https://www.gossenmetrawatt.de/en

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
