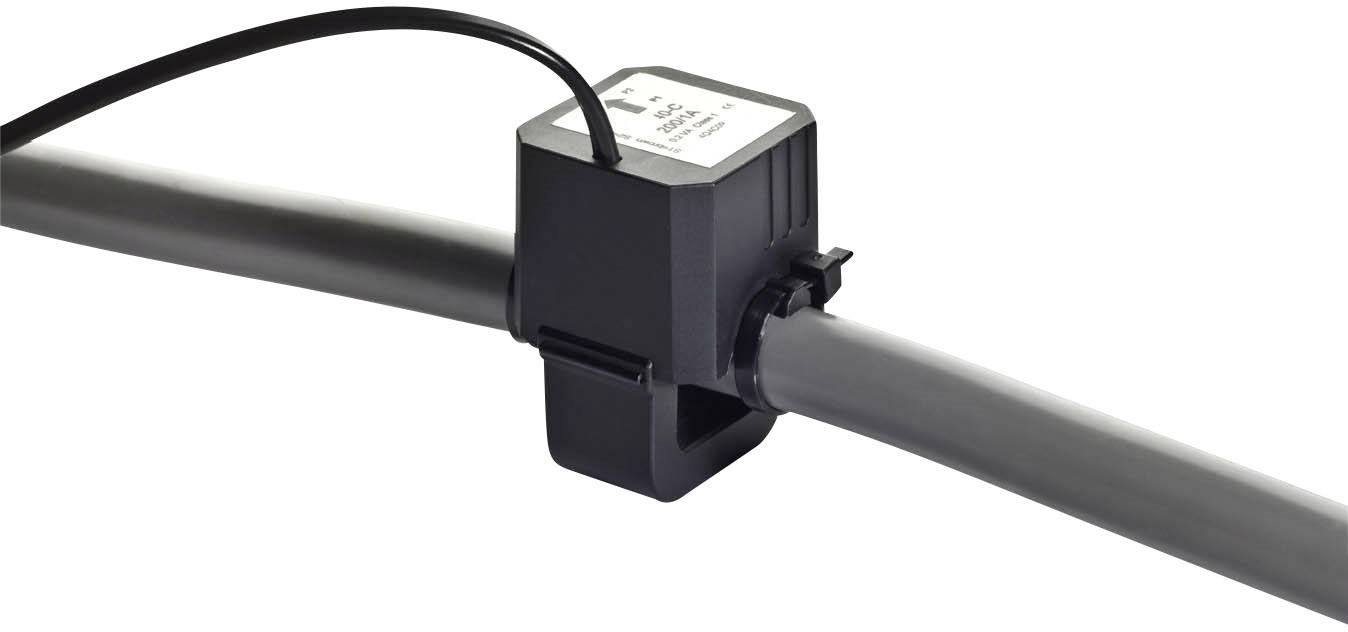

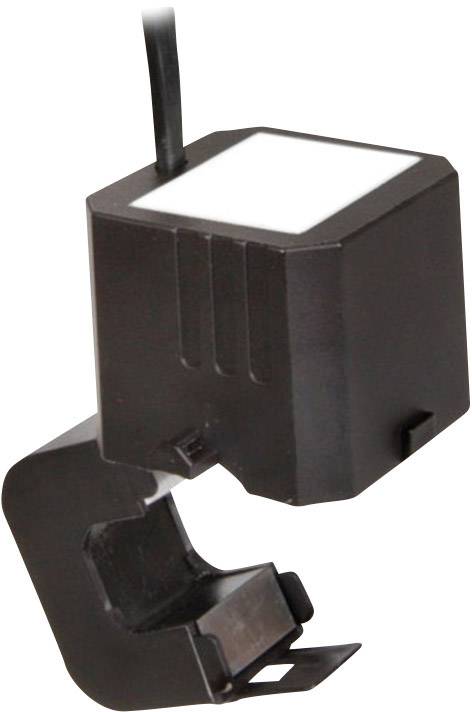

Zahvaljujoč svoji kompaktni zasnovi so tokovni transformatorji z razdeljenim jedrom še posebej primerni za uporabo na težko dostopnih mestih in kjer je prostor omejen. Deljive polovice jedra prav tako olajšajo namestitev na kabel ali na tirnico. Kjer je prekinitev tokovne poti problematična ali je treba merilno napravo enostavno naknadno vgraditi, so tokovni transformatorji z deljenim jedrom prava izbira. Varna namestitev primarnega kabla v tokovni transformator je zagotovljena z zasnovo in potrjena z jasno slišnim "klikom". Dve priloženi kabelski vezici, odporni na UV žarke, prav tako pritrdita pretvornik.
Okoljske razmere
Mesto namestitve v zaprtih prostorih
Temperature okolja –10 °C ... + 55°C
Temperature skladiščenja –20 °C ... + 70°C
Relativna vlažnost 5% ... 85 %, kondenzacijo je mogoče izključiti
Stopnja onesnaženosti 2
Vrsta zaščite: IP20
pogoje uporabe
Standard IEC 61869-2:2012
Nazivni kratkotrajni toplotni tok (Ith) 60 x Ipr/1s
Nazivni trajni termični tok (Icth) 100 %
Nazivna stopnja izolacije 0,72/3/- kV
Nazivna frekvenca 50/60 Hz
Izolacijski razred E (120 °C)
Material ohišja PA 6.6, UL94: V2

Besedilo je strojno prevedeno.

Dobava vključuje

Gossen Metrawatt SC40-B Tokovni pretvornik, primarni tok:125 A sekundarni tok:1 A

Varnost izdelkov (GPSR)

Proizvajalčeva koda: U118I

EAN koda: 4012932125528

Registrirana blagovna znamka: Gossen Metrawatt

Ime proizvajalca: Gossen Metrawatt GmbH

Naslov proizvajalca: Südwestpark 15

Poštna številka proizvajalca: 90449

Kraj proizvajalca: Nürnberg

Država proizvajalca: Germany

Telefon proizvajalca: +499118602999

Elektronski kontakt proizvajalca: https://www.gossenmetrawatt.de/en

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
