Opis
Izjemno tanke

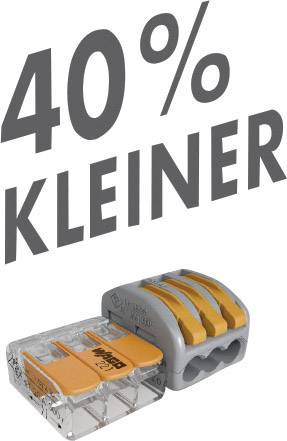

Sponke generacije 221 so pravi prostorski čudež. V primerjavi s prejšnjim modelom (serija 222) se je njihova prostornina zmanjšala za 40 %. Z njihovo pomočjo lahko elektroinštalaterji brez težav udejanjijo rešitve tudi na mestih, kjer je na voljo malo prostora za vgradnjo. Izjemno tanka oblika nove serije omogoča, da ožičene sponke enostavno in hitro vstavite v razdelilne doze. Poleg tega prihranek na prostoru nudi dodatne možnosti za kasnejše nadgradnje.
Kaj je na stvari
Nova oblika ohišja serije 221 iz prozorne umetne mase omogoča enostavno vidno preverjanje pravilnega položaja vodnika. Elektroinštalater lahko po priključitvi takoj vidi, če so vsi vodniki vstavljeni do skrajne lege in če so pravilno povezani. Tudi pravilno dolžino snete izolacije z vodnikov je možno sedaj enostavno preveriti z enim samim pogledom. Zaprti lijaki za vodnike poskrbijo za jasno speljavo vodnikov do vpenjalnega mesta.
Poudarek na uporabniku prijazni uporabi

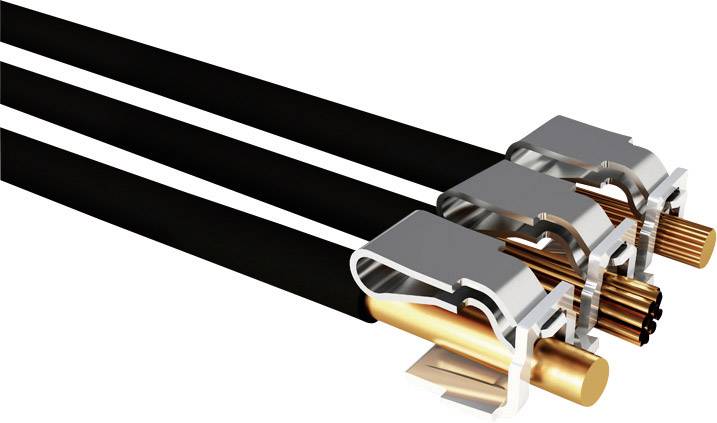

Inštalater lahko prek dveh testnih odprtin udobno in varno preveri sponko tudi v vgrajenem stanju, in sicer z vsemi običajnimi testnimi konicami. Stranske prijemalne vdolbine v ohišju poskrbijo za uporabniku prijazno odpiranje vzvodov. Nova generacija sponk temelji na preverjeni tehnologiji Cage Clamp®, pri kateri ni potrebna uporaba orodja, temveč se vpenjalna mesta odpirajo in zapirajo s pomočjo vzvoda. Razlika v primerjavi s prejšnjim modelom: Sedaj vam bo šla uporaba vzvoda še enostavneje od rok. Tako je možno vodnike priključiti še enostavneje in hitreje.
Zelo raznolika raba
Kot univerzalna sponka lahko nova serija 221 sprejme vse običajne vrste vodnikov. S samo eno sponko je možno pokriti prečne prereze vodnikov od 0,14 do 4 mm² (finožilni) oz. 0,2 do 4 mm² (eno- in večžilni). Z visokim zanesljivim nazivnim tokom 32 A in nazivno napetostjo 450 V je serija 221 primerna za številne različne rabe. Značilni primeri rabe v hišni tehniki so priključitev svetilk, motorjev za žaluzije ter ožičenje domofonov in krmilnikov za vrata. V industriji je povezovalna sponka idealna z ožičenje med drugim motorjev in črpalk.
Dobava vključuje

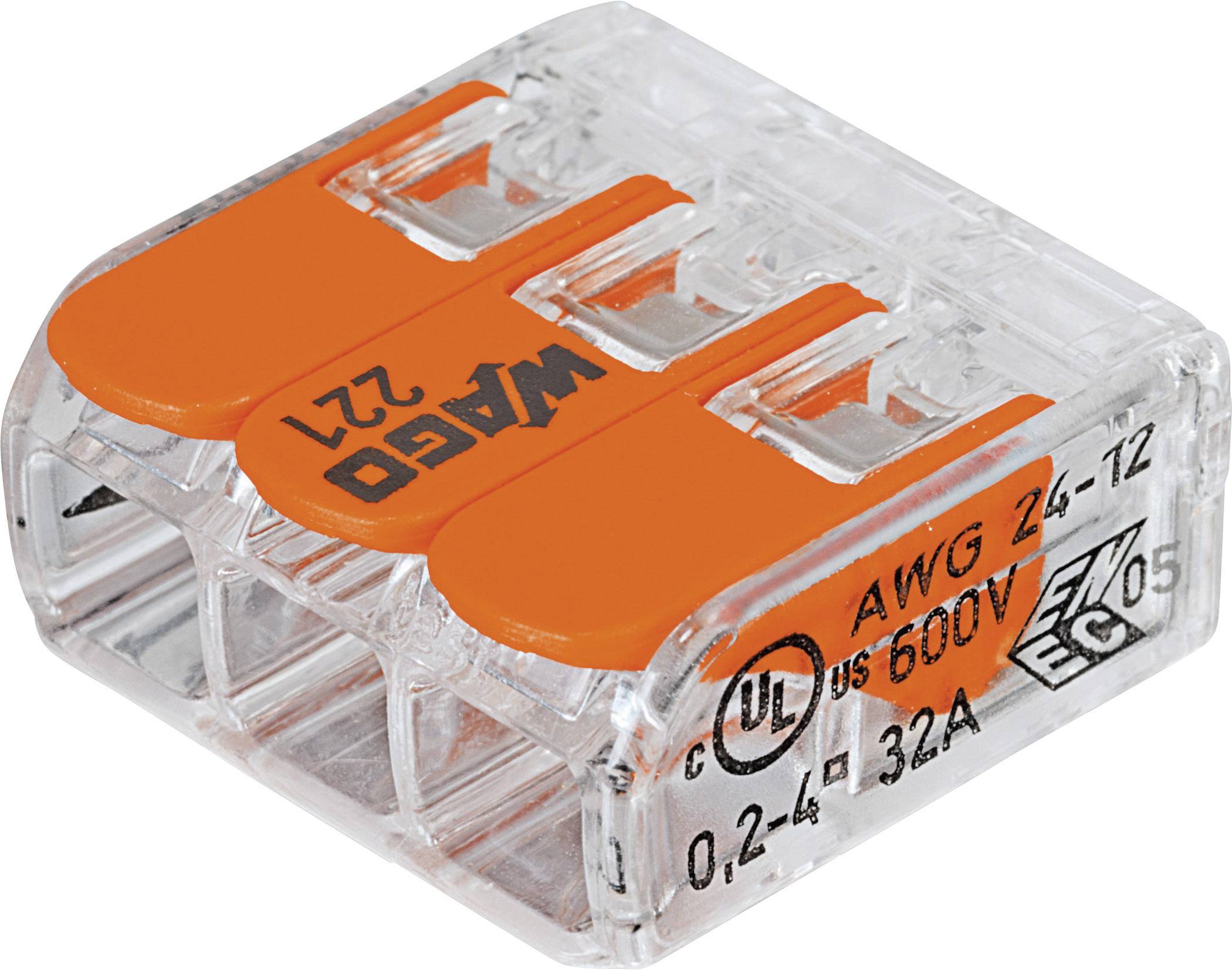

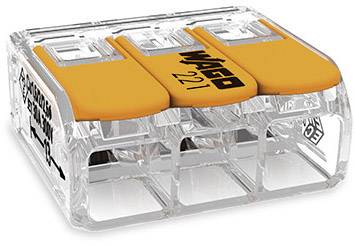

Povezovalna sponka, prilagodljiva: 0.14-4 mm toga: 0.2-4 mm št. polov: 3 WAGO 221-413 50 kos transparentna, oranžna
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 221-413-50
EAN koda: 4050821808442
Registrirana blagovna znamka: WAGO
Ime proizvajalca: WAGO GmbH & Co.KG
Naslov proizvajalca: Hansastr. 27
Poštna številka proizvajalca: 32423
Kraj proizvajalca: Minden
Država proizvajalca: Germany
Telefon proizvajalca: 495718870
Elektronski kontakt proizvajalca: info.de@wago.com
Kontakt odgovorne osebe za varnost: product.support@conrad.de
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
Nazivni tok |
32 A |
---|---|
Nazivni tok - zaokrožen |
32 A |
Vsebina |
50 kos |
Mere |
(D x Š) 18.6 mm x 18.7 mm |
Proizv. št. delov |
221-413-50 |
Barva |
transparentna |
Dolžina |
18.6 mm |
Širina |
18.7 mm |
Priključek |
z natezno vzmetjo |
Serija |
221 |
Nazivna napetost |
450 V |
Fleksibilni prečni prerez (maks.) |
4 mm² |
Fleksibilen prerez (min.) |
0.14 mm² |
Maks. prečni prerez trdnosti |
4 mm² |
Togi prerez (min.) |
0.2 mm² |
Število pinov |
3 |
Izolacijski material |
umetna masa |
Dolžina ogolitve |
11 mm |
AWG |
24 - 12 |
Temperaturno območje |
Do +105 °C |
Vrsta izdelka |
povezovalna sponka |
