Opis
2-vrstični konektor za tiskana vezja za priključitev ploščatega kabla z 0,635 mm razporeditvijo kontaktov in za neposredno prispajkanje na tiskana vezja.
Dobava vključuje

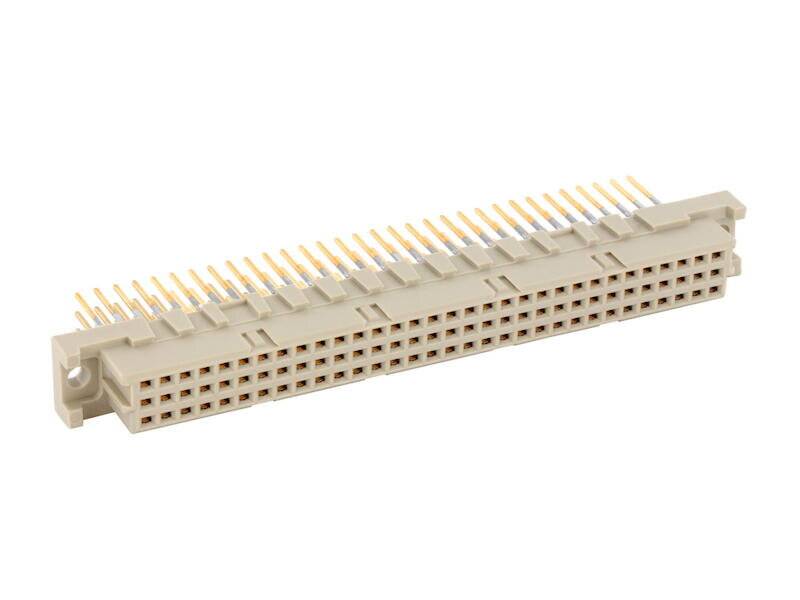

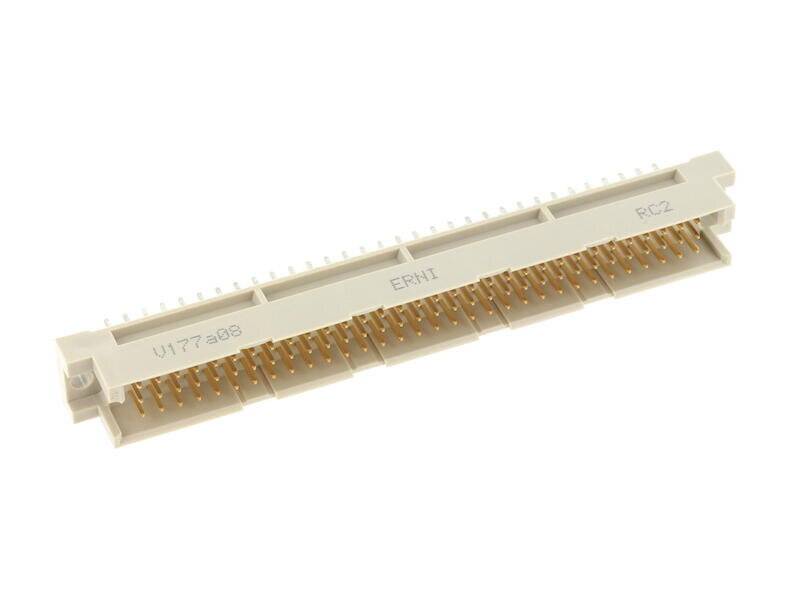

Ženski konektor 284258 ERNI skupno število polov: 96 vsebuje: 1 kos
Navodila za uporabo
Tehnični podatki 1169137 Ženski konektor 284258 ERNI skupno število polov: 96 vsebuje: 1 kos
Informacije 1169137 Ženski konektor 284258 ERNI skupno število polov: 96 vsebuje: 1 kos
Tehnični podatki
| Izvedba |
večtočkovni kotni konektor |
|---|---|
| Smerni vtikač |
horizontalno na tiskano vezje |
| Število vrst |
3 |
| RM |
2.54 mm |
| Nazivni tok |
2 A |
| Nazivni tok - zaokrožen |
2 A |
| DIN model |
R |
| Število pozicij na vrsto |
32 |
| Priključek |
za tiskano vezje |
| Barva |
svetlo siva |
| Material ohišja |
PBT GF |
| Proizv. št. delov |
284258 |
| Vsebina |
1 kos |
| Material kontakta |
bakrena zlitina |
| Širina |
94 mm |
| Višina |
17.58 mm |
| Dolžina |
10.6 mm |
| Maks. temperatura |
+125 °C |
| Min. temperatura |
-55 °C |
| Vrsta |
284258 |
| Mere |
(D x Š x V) 10.6 x 94 x 17.58 mm |
| Skupno število polov |
96 |
| Zasedenost |
(a+b+c) |
| Kontaktna površina |
pozlačen |
| Material (podrobnosti) |
pocinkan |
| Število pinov |
96 |
| Prehodna upornost |
največ 20 mΩ |
| Primerno za |
priključek za ploščati kabel za neposredno prispajkanje na tiskana vezja |
| Atestiranja |
DIN 41612 |
| Dolžina zatiča |
3. mm |
| Vrsta izdelka |
vzmetna letev |
