Opis
Osnovni material je visoko prevoden baker, elektrolitsko kositren, da se zagotovi maksimalna zaščita pred korozijo. Vsi PIDG konektorji so sestavljeni iz kositranega telesa z bakreno tulko, ki je posebej razvita za to aplikacijo. Oba dela sta obdana s skupnim izolirnim tulcem.
· PIDG kabelski čevlji in konektorji izpolnjujejo zahteve MIL-T-7928.
· Na jezičku priključka je natisnjena površina preseka obdelovalnega prevodnika.
· Večkratno notranje žlebljenje površine za stiskanje zagotavlja maksimalni električni stik in visoko natezno trdnost.
· Copper rokav zagotavlja popolno podporo izolacije žice in zagotavlja upogibanje v kateri koli smeri brez poškodb izolacije žice ali prevodnikov.
· Izolacijska puša in obdelovalno orodje glede na prečni prerez prevodnika barvno označen za lažjo dodelitev.
Besedilo je strojno prevedeno.
Navodila za uporabo

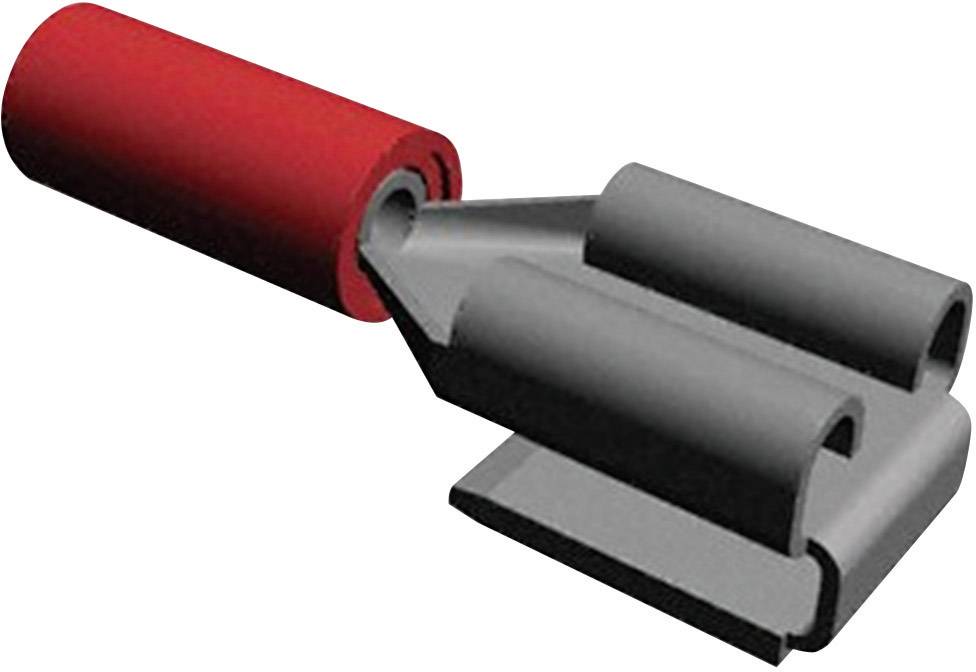

Tehnični podatki 749735 Ploščati vtič PIDG 140896-2 TE Connectivity
Informacije 749735 Ploščati vtič PIDG 140896-2 TE Connectivity
Tehnični podatki
| Barva |
rdeča |
|---|---|
| Material kontakta |
medenina, pocinkana |
| Proizv. št. delov |
140896-2 |
| Vrsta |
PIDG |
| maks. prerez |
1 mm² |
| Min. prečni prerez |
0.50 mm² |
| Vsebina |
1 kos |
| Mere |
(L x l) 6,3 x 0,8 mm |
| Območje prečnega prereza |
0.50 - 1 mm² |
| Velikost vtiča |
6.3 x 0.8 mm |
| Način izoliranja |
delno izoliran |
| Debelina vtiča |
0.8 mm |
| Širina jezička |
6.3 mm |
| Izvedba |
ploščati vtični tulec raven |
| Izolacijski material |
PA 6.6 |
| Kot priključka |
180 ° |
| Prečni prerez |
0.5 - 1.0 mm² |
| AWG |
20 - 17 |
| Število polov |
1 |
| Priključek |
- |
| Oporna cev |
da |
| Vrsta izdelka |
ploščati vtič |
